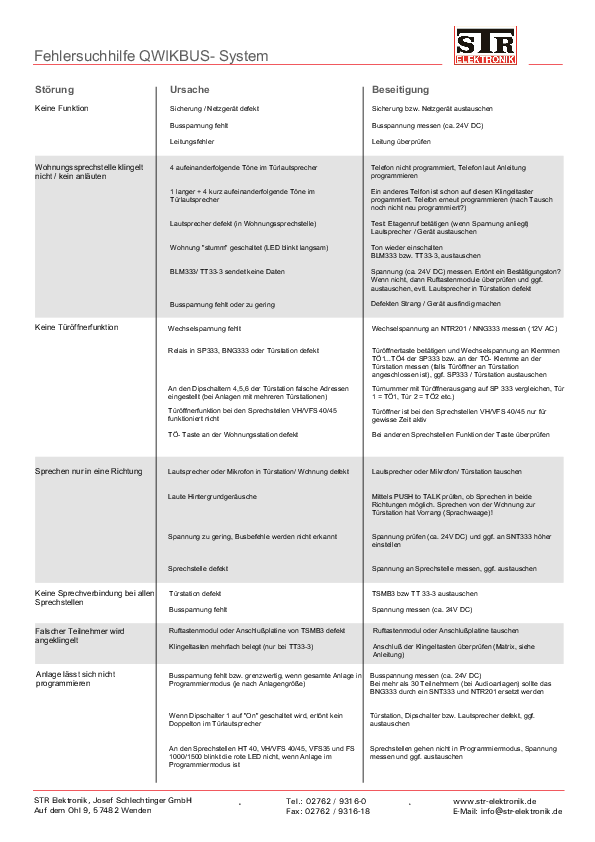

Fehlersuchhilfe Qwikbus
Fehlersuchhilfe Qwikbus

Schaltungsbeispiele Qwikbus Audio

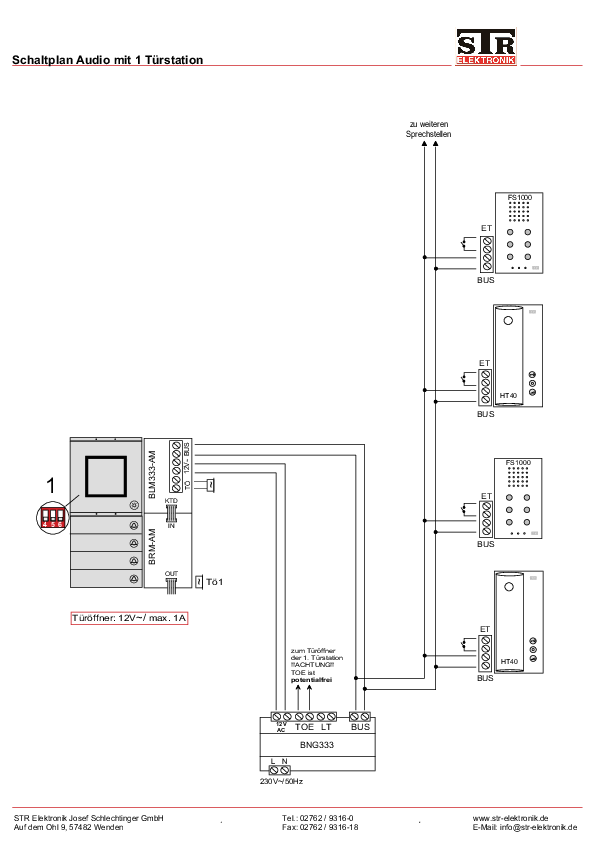

Verdrahtungsbeispiel für eine Außenstation
Schaltplan mit 1 Aussenstation
Verdrahtungsplan ab 30 TN

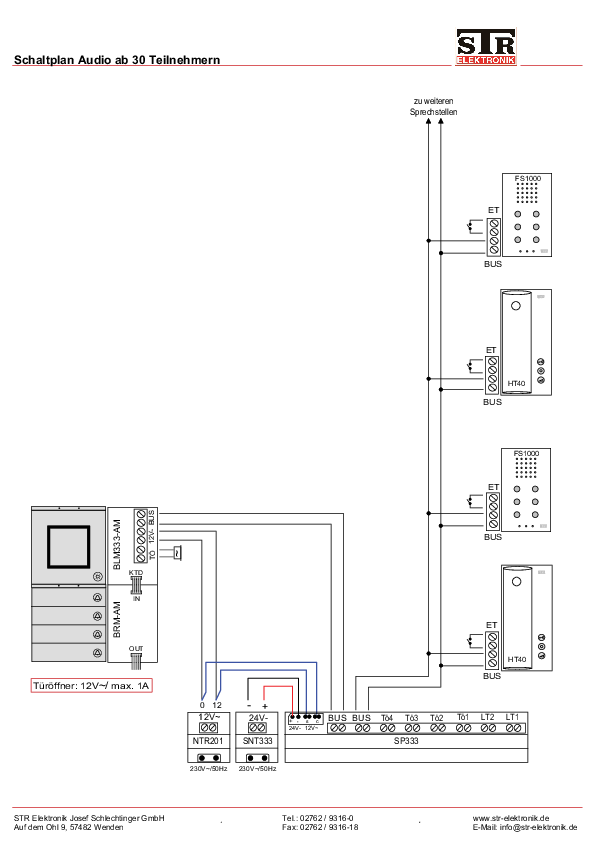

Schaltplan ab 30 Teilnehmer

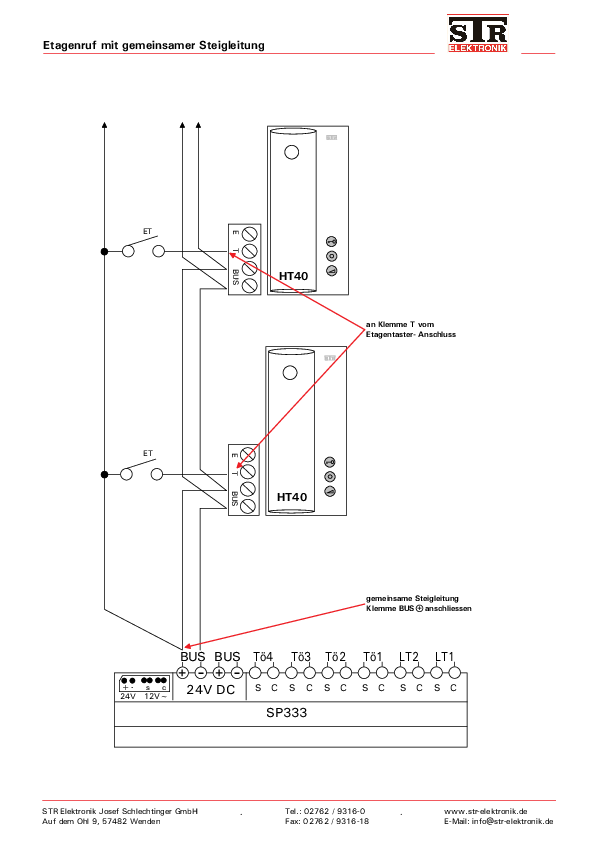

Verdrahtungsplan mit gemeinsamer Steigleitung
Etagenruf mit gemeinsamer Steigleitung

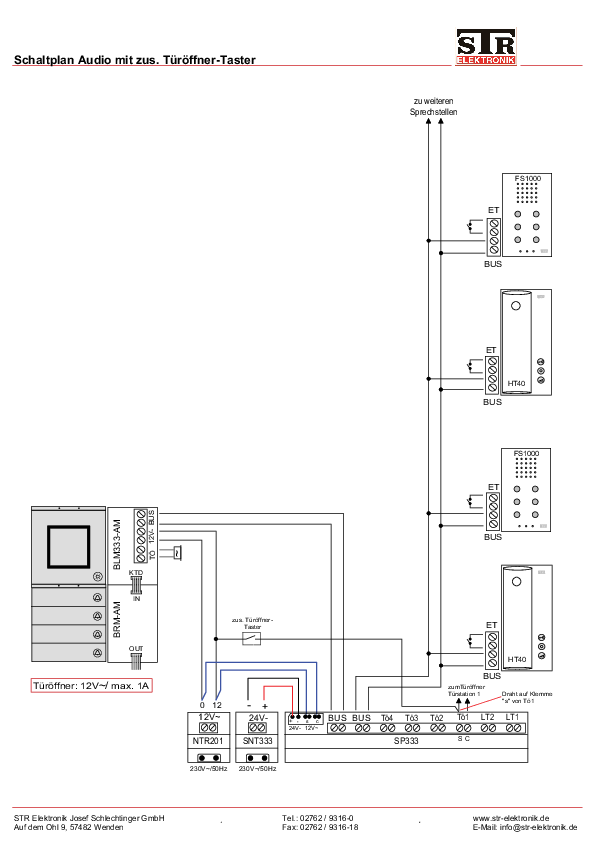

Verdrahtungsplan TÖ-Zusatztaste Audio
Schaltplan zusätzlicher Türöffner-Taster

Hinweis: Diese Schaltpläne sind nur Beispiele! Die jeweilige Verdrahtung muss individuell vorgenommen werden!

Schaltungsbeispiele Qwikbus Video

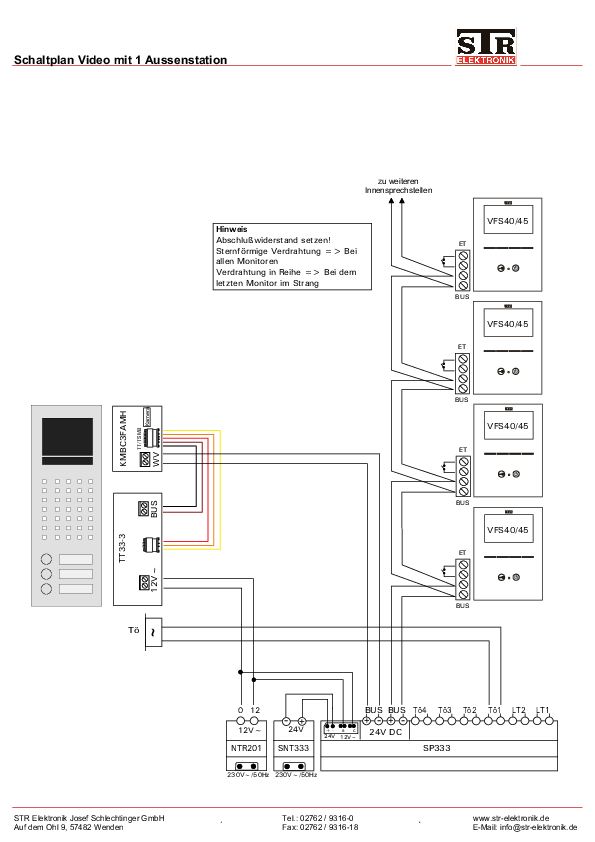

Verdrahtungsbeispiel Video mit 1 Außenstation
Schaltplan mit 1 Aussenstation

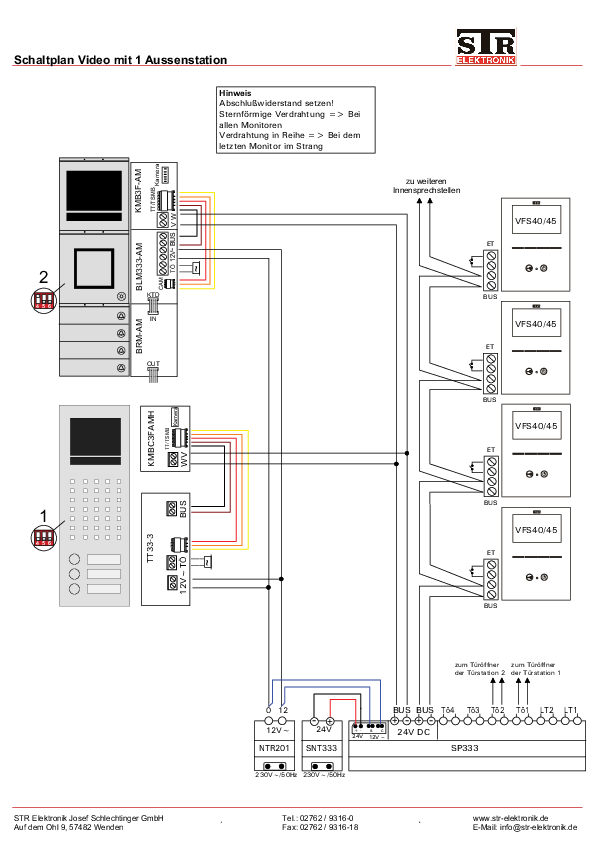

Verdrahtungsbeispiel Video mit 2 Außenstationen
Schaltplan mit 2 Aussenstationen

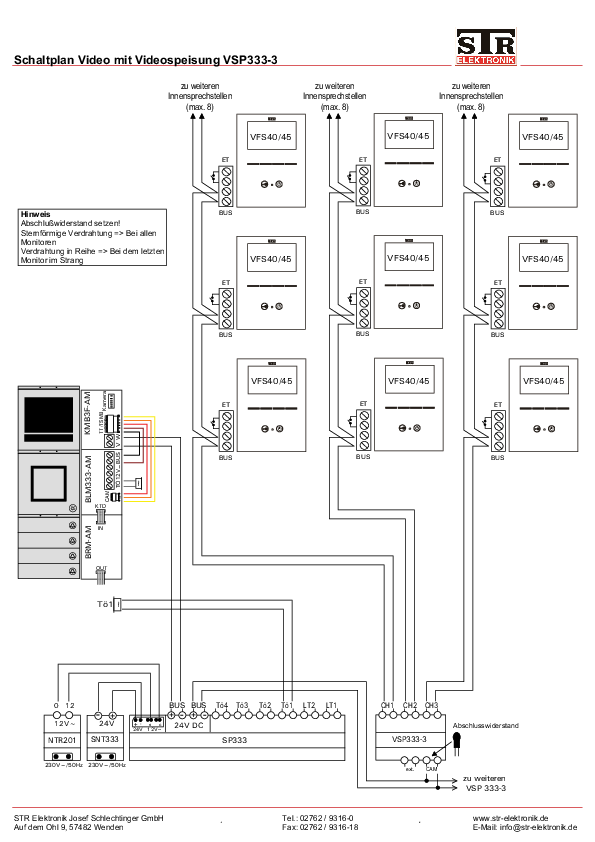

Verdrahtungsplan VSP333-3
Schaltplan mit Videospeisung VSP333-3

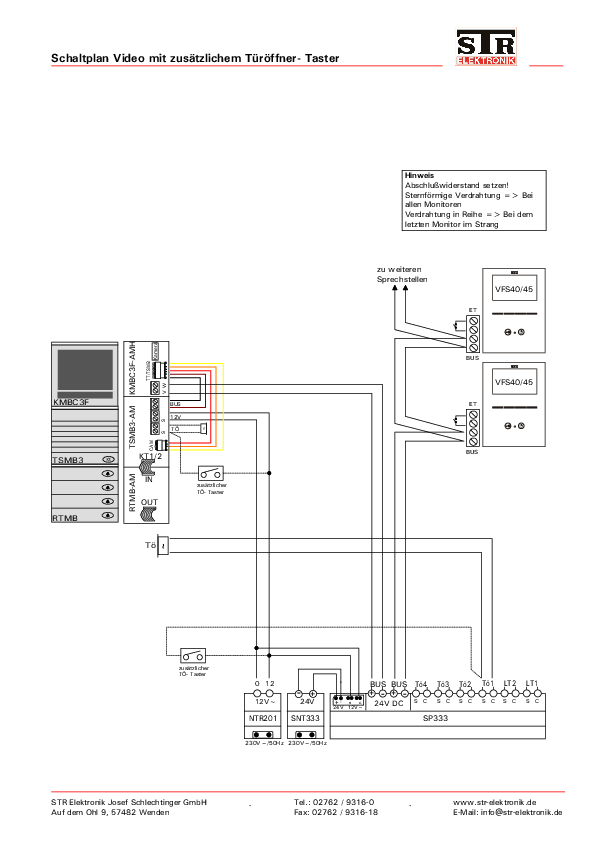

Verdrahtungsplan TÖ-Zusatztaste Video
Schaltplan zusätzlicher Türöffner-Taster

Hinweis: Diese Schaltpläne sind nur Beispiele! Die jeweilige Verdrahtung muss individuell vorgenommen werden!

Schaltungsbeispiele Qwikbus Audio/Video gemischt

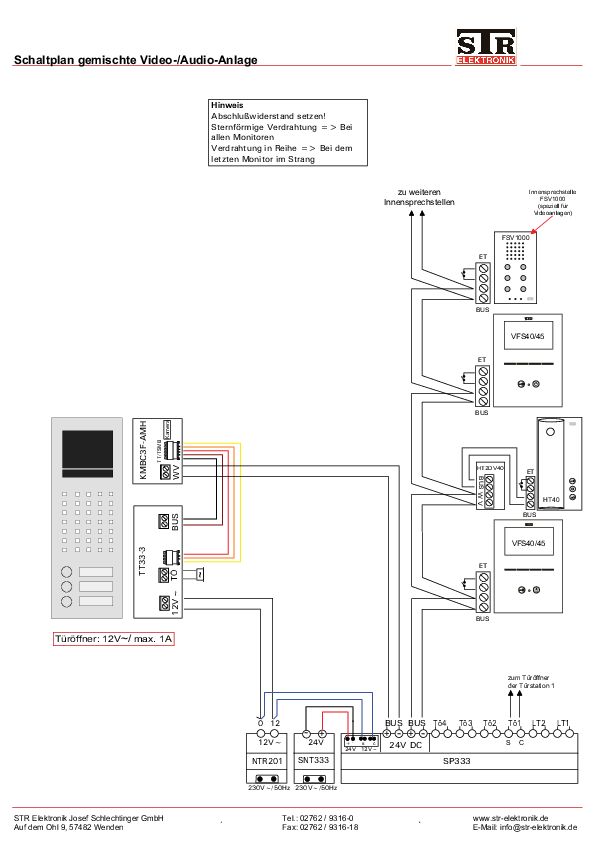

Verdrahtungsbeispiel Audio/Video- Anlage
Schaltplan gemischte Video/Audio-Anlage

Hinweis: Diese Schaltpläne sind nur Beispiele! Die jeweilige Verdrahtung muss individuell vorgenommen werden!
